KTJC-DY-XXV5V-A114G系列電壓傳感器
所屬分類：電壓傳感器
產品詳情
產品特點
● 單電源工作，產品體積小、安裝方便、重量輕，精度高，可靠性高，環境適應性好;
● 全國產化產品。
應用領域
● 用于航空機載電源設備、航天地面車載電源系統、兵器裝甲車電源；
● 電力系統、高壓直流電機測試系統。
|
電參數 |
|||
|
現產品型號 |
KTJC-DY-400V5V-A114G |
KTJC-DY-600V5V-A114G |
KTJC-DY-800V5V-A114G |
|
原產品型號 |
CDL-DY-400VDC-G |
CDL-DY-600VDC-G |
CDL-DY-800VDC-G |
|
額定輸入電壓 |
400VDC |
600VDC |
800VDC |
|
線性測量范圍 |
（0～500）VDC |
（0～700）VDC |
（0～900）VDC |
|
額定輸出電壓 |
5VDC |
5VDC |
5VDC |
|
響應時間 |
＜100us（FS） |
||
|
零點漂移 |
≤±30mV |
||
|
精度 |
≤±0.5%FS |
||
|
線性度 |
≤±0.3%FS |
||
|
耐壓 |
2kVAC/50Hz/1min |
||
|
工作電壓 |
+15VDC |
||
|
電流消耗 |
≤40mA |
||
|
紋波電壓 |
≤50mV |
||
|
負載電阻 |
≥10KΩ |
||
|
重量 |
＜50g |
||
|
工作溫度 |
（-40～+85）℃ |
||
|
儲存溫度 |
（-55～+85）℃ |
||
|
溫度漂移 |
≤150ppm/℃ |
||
|
標準 |
SJ 20790-2000 |
||

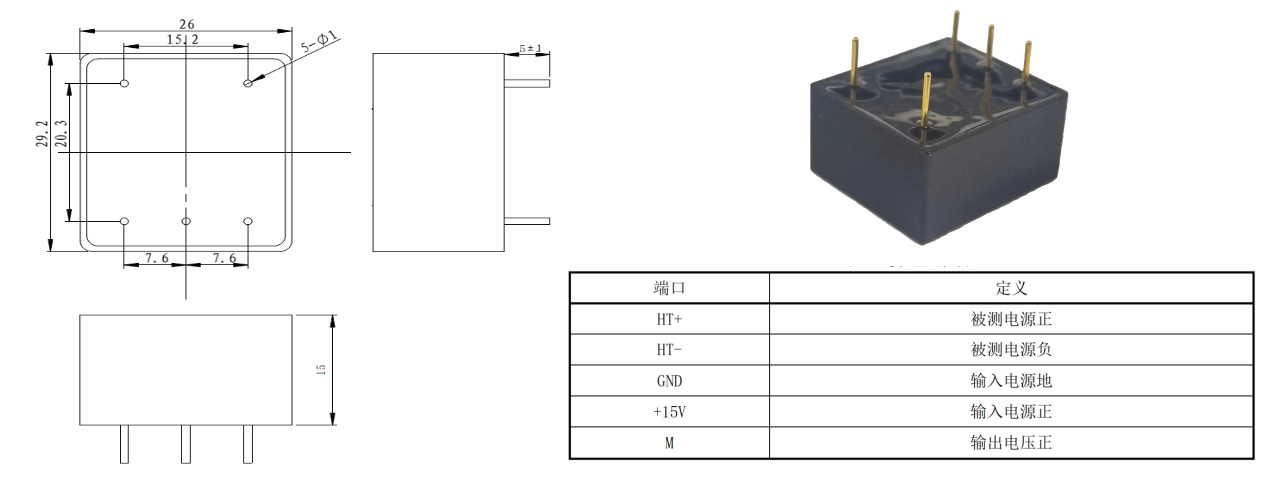

外形圖
